MeshCore bridging tussen 868 MHz en 433 MHz

In september 2026 is een groep binnen onze community begonnen met het testen van MeshCore op 433 MHz.
Omdat de ervaringen hiermee zo positief zijn, is het waarschijnlijk dat MeshCore op 433 MHz een permanenter karakter gaat krijgen.

Om nieuwe versplintering, zoals veroorzaakt door de landelijke switch naar SF7, te voorkomen, wordt er nagedacht over het overbruggen van MeshCore-verkeer tussen 868 MHz en 433 MHz.

Aan dit overbruggen zitten ook haken en ogen.
Eén van de zorgen is om al het flood-verkeer op 868 MHz zomaar richting 433 MHz te laten komen.

Daarom is de groep begonnen met het testen van het overbruggen van verkeer.
Deze techniek wordt in het Engels bridging genoemd en het functionele apparaat een bridge.

Hoe werkt een bridge?

In de officiële MeshCore-repository is voor RAK4631-bordjes al programmatuur beschikbaar die samen met de standaard repeaterfirmware kan worden samengesteld tot repeaterfirmware die als bridge kan worden ingezet.

Om een bridge te bouwen, zijn twee bordjes nodig die met de bridge-firmware kunnen worden geflasht.
Vervolgens worden de bordjes met drie kabeltjes met elkaar verbonden.
Dit is de zogenaamde seriële verbinding.

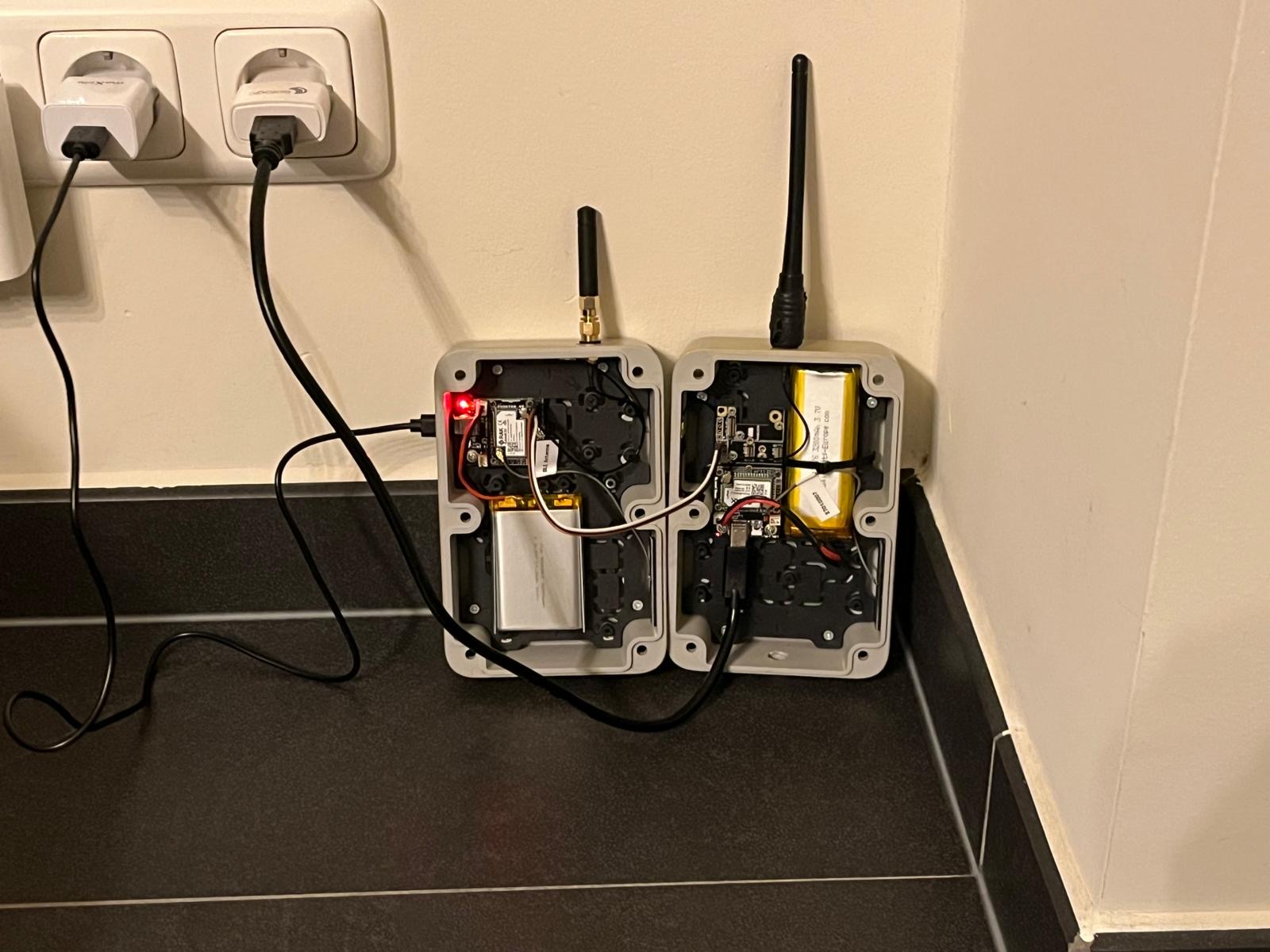

Test setup met seriële verbinding

Zodra de bordjes van de bridge-firmware zijn voorzien en worden aangezet, functioneren ze gewoon als repeater met alle instellingen die normaal gesproken ook op een repeater van toepassing zijn.

Het verschil is dat ieder bericht dat repeater A verzendt, bij repeater B in de ontvangstwachtrij wordt geplaatst alsof dit bericht door repeater B via de radio is ontvangen.
Vervolgens behandelt repeater B dit bericht als ieder ander via de radio ontvangen bericht.
Van repeater B naar repeater A werkt dit natuurlijk identiek.

Via de instellingen kan er ook voor worden gekozen om een repeater niet de berichten te laten overbruggen die hij verzendt, maar juist de berichten die hij ontvangt.

Voor deze test is ervoor gekozen om een repeater alleen verkeer te laten overbruggen dat hij zelf ook op zijn eigen netwerk doorstuurt.
Dit is overigens ook de standaardinstelling.

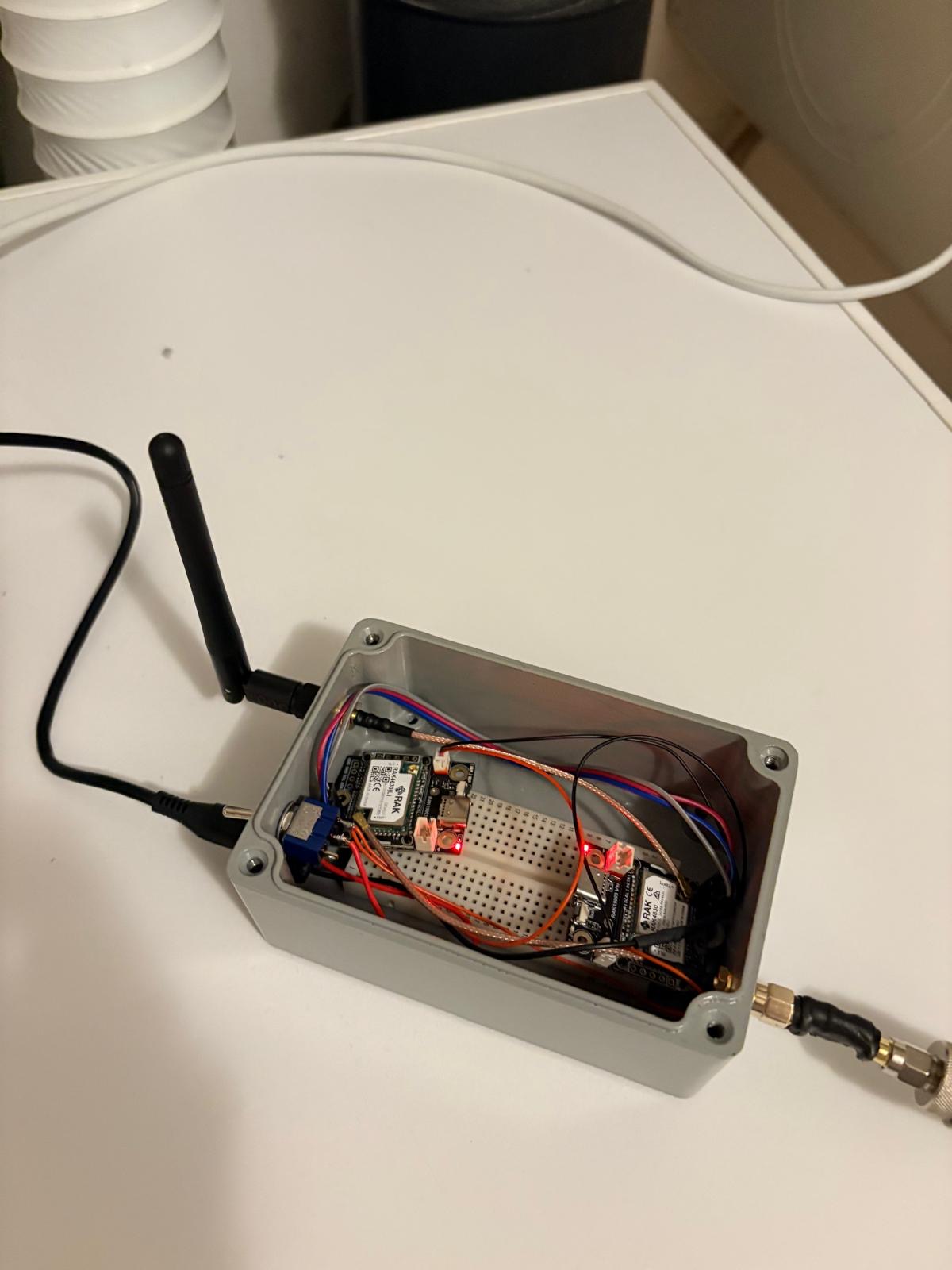

Twee repeaters vormen samen één bridge

Twee repeaters met de juiste firmware, verbonden door drie kabeltjes, vormen samen één bridge.

De bridge kan echter allerlei soorten verkeer overbruggen.
De instellingen van de afzonderlijke repeaters bepalen welk verkeer wordt overbrugd.

Staat bijvoorbeeld repeater A op 868 MHz SF7 en repeater B op 868 MHz SF8, dan vindt de overbrugging plaats tussen deze twee netwerken, maar in de voorliggende test is dat dus 868 MHz en 433 MHz.

Flood-verkeer beperken

Om te voorkomen dat al het flood-verkeer van 868 MHz naar 433 MHz wordt overbrugd, heeft de groep tijdens de test de region-instellingen op de 868-MHz-repeater als volgt ingesteld:

• * Flood Denied
• nl-li Flood Allowed

Door bovenstaande instellingen wordt verkeer met de region scope nl-li van 868 MHz naar 433 MHz doorgestuurd en vice versa.

Maximaal aantal hops beperken

Tijdens de test bleek dat een bot op 868 MHz ook de region nl-li gebruikt.
Daardoor werd 433 MHz, dat juist zo lekker rustig was zonder bots en dergelijke, vervuild met onnodig flood-verkeer.

Daarom heeft de groep op de 868-MHz-repeater de volgende instelling toegevoegd:

• set flood.max 3

Door deze instelling wordt alleen verkeer doorgestuurd dat maximaal 3 hops heeft.

Wellicht is deze instelling iets te strikt, maar juist daarom is het een test.

Feedback

Feedback, vragen, op- of aanmerkingen?

De groep hoort het graag.
In de 433-chat van de MeshCore Limburg WhatsApp Community is er altijd wel iemand die zal reageren.

Geschreven door Dennis
